Rör
Om materialet
SST erbjuder ett brett sortiment av slitskyddsinfodrade rör för transport av abrasiva och korrosiva medier. Våra rörlösningar omfattar allt från Hardox®-rör och keramikinfodrade rör till kompositbelagda och hårdmetallsvetsade rör — alltid anpassade efter mediets egenskaper, temperatur och tryckförhållanden.
Produktgrupper

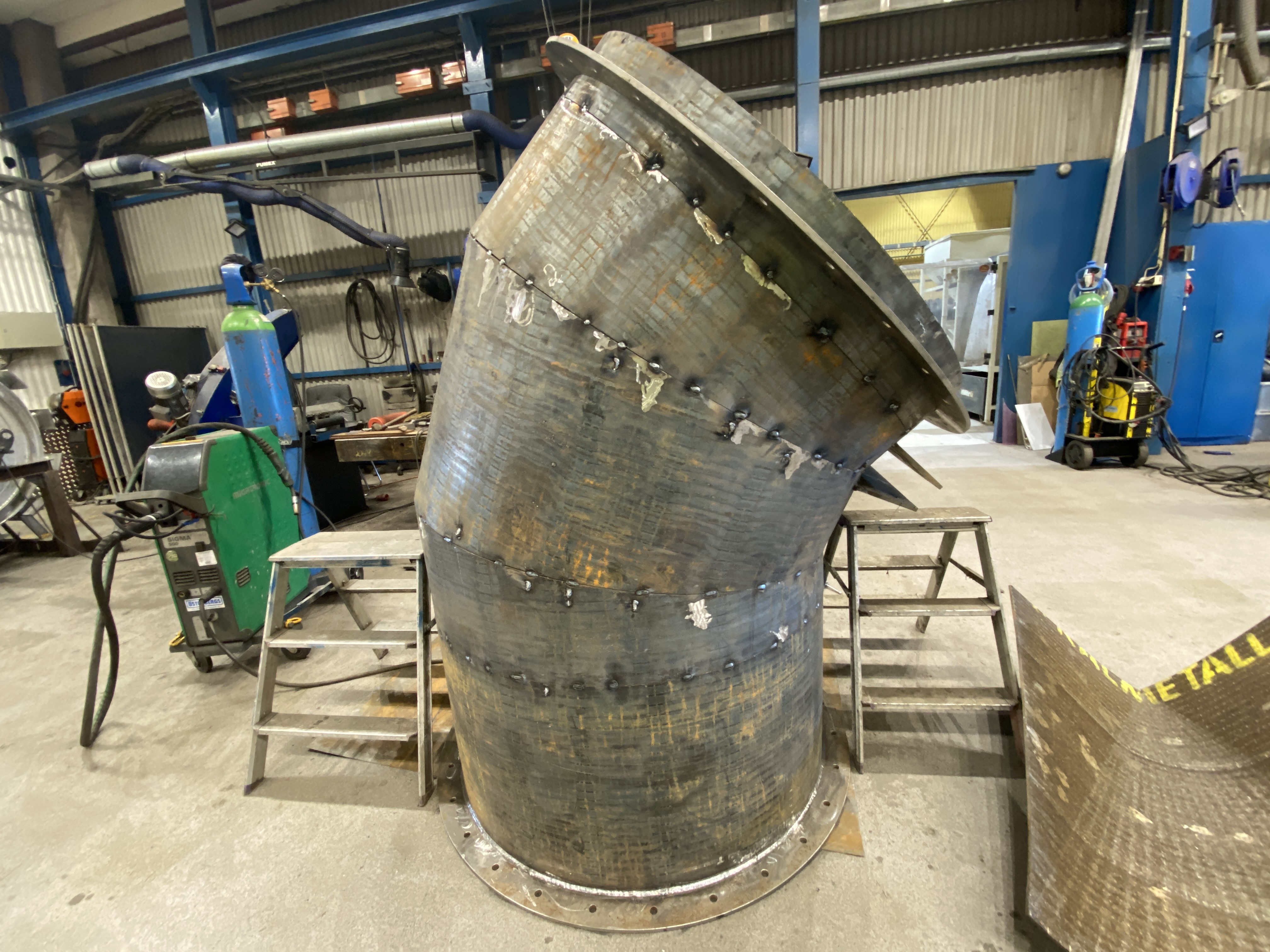

Vi arbetar med raka rör, böjar, förgreningar samt flänsar efter eget val eller enligt överenskommen standard.
Applikationsmetoder

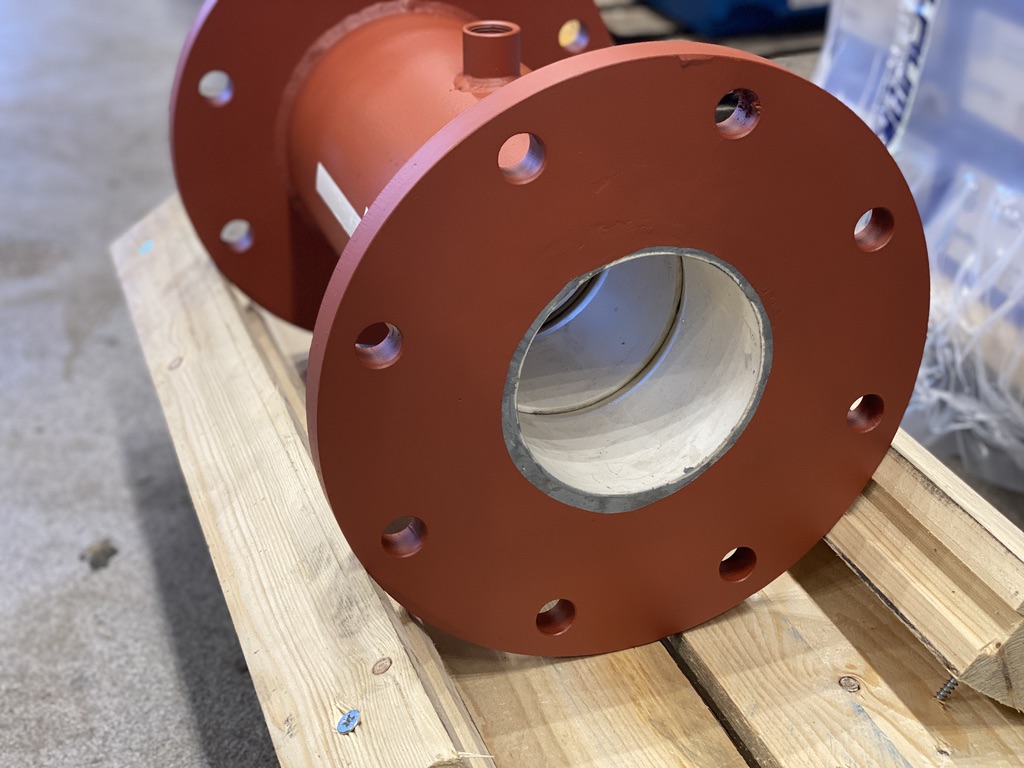

Invändig infodring med keramik, komposit eller hårdmetallsvets. Utvändig förstärkning vid behov. Flänsar, böjar och reduceringar tillverkas efter kundspecifikation. Monteras med fläns-, svets- eller klämkopplingar.
Fördelar
- Brett materialval — rätt rör för varje applikation
- Förlängd livslängd jämfört med standardrör
- Reducerade driftstopp och underhållskostnader
- Kundanpassade dimensioner och materialval

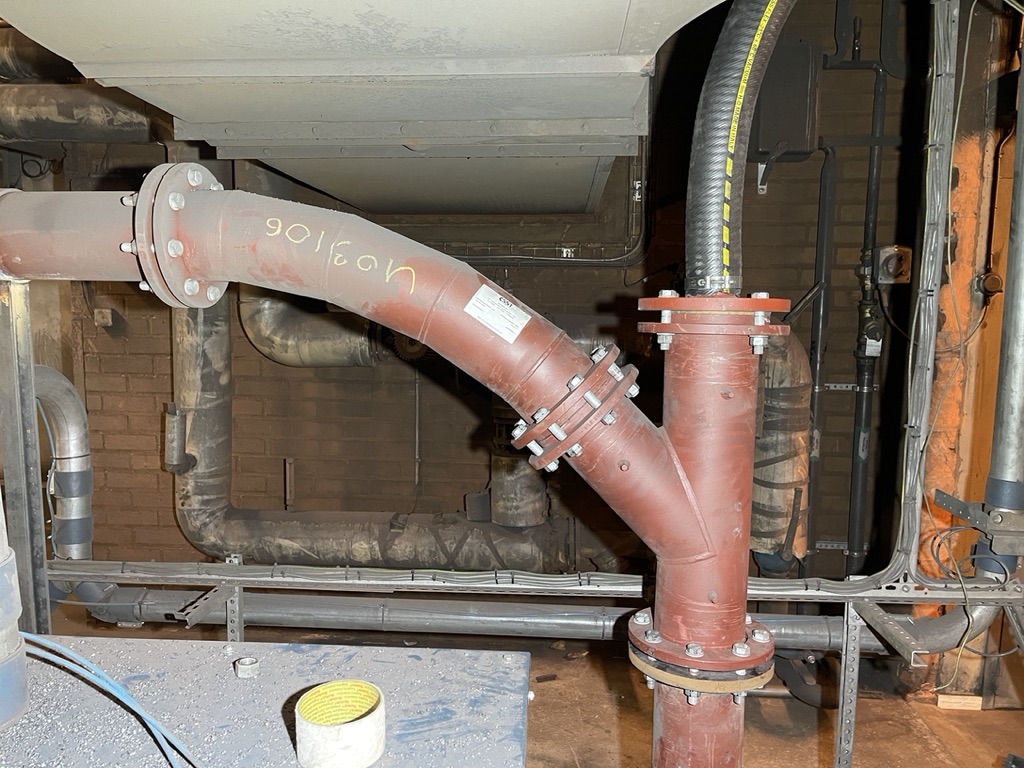

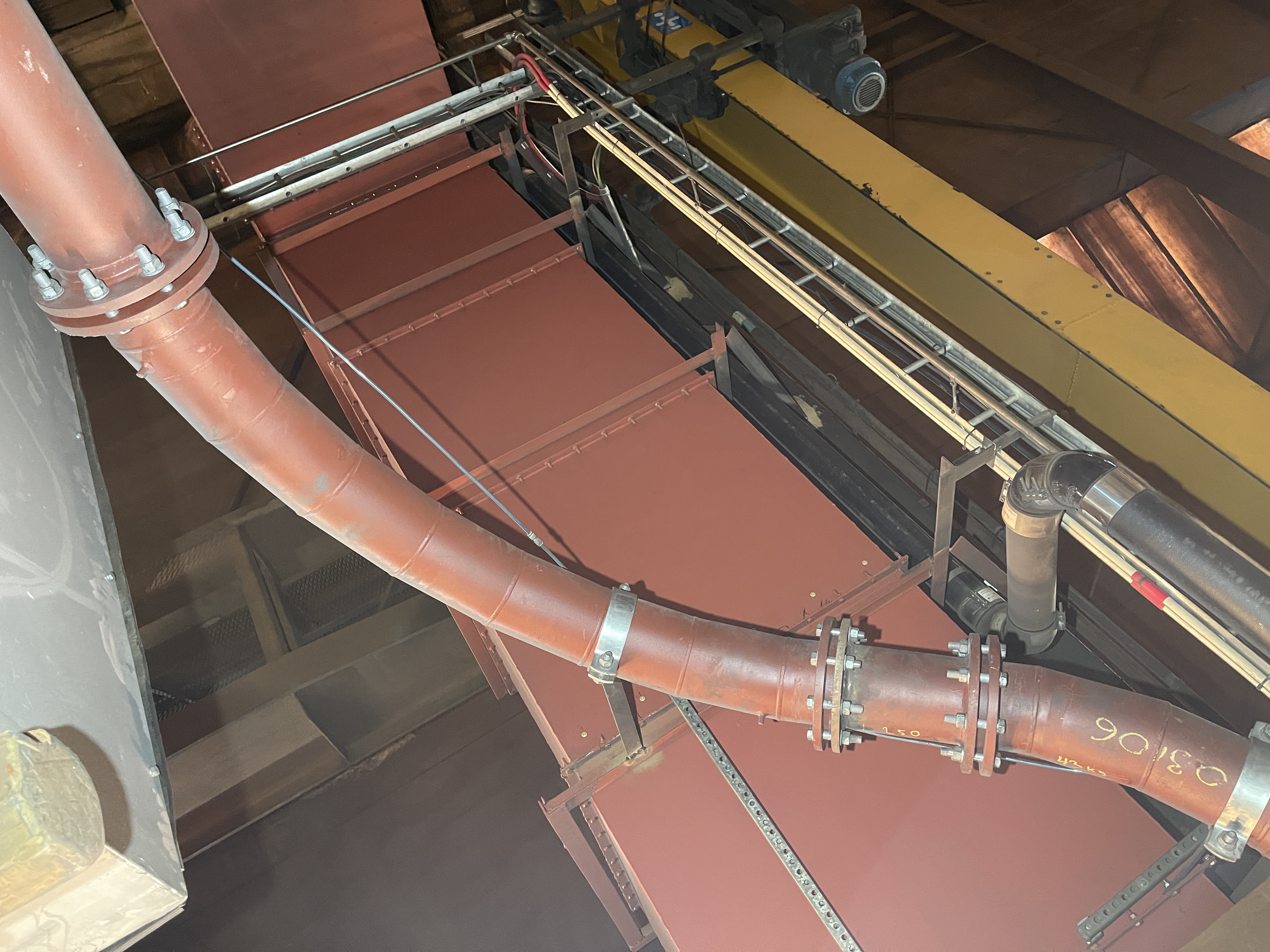

- Komplett rörsystem med böjar, reduceringar och flänsar
- Leverans av monteringsfärdiga enheter
Användningsområden
Lagerhållna Hardox®-rör
| Material / utförande | Ytterdiameter (mm) | Innerdiameter (mm) | Väggtjocklek / basrör (mm) | Påsvetsat slitskikt (mm) | Rörlängd (m) | Standarddimension / måttjämförelse |
|---|---|---|---|---|---|---|
Hardox® 500 | 76,1 | 64,1 | 6 | Ej påsvetsat | 6 | DN65 — EN 10220 / EN 10255 Samma nominella ytterdiameter: 76,1 mm. NPS 2½ — ASME B36.10 Referens Ø73 mm; avvikelse i ytterdiameter +3,1 mm. Passning måste kontrolleras. |
Hardox® 500 | 88,9 | 76,9 | 6 | Ej påsvetsat | 6 | DN80 / NPS 3 — EN 10220 / EN 10255 / ASME B36.10 Samma nominella ytterdiameter: 88,9 mm. |
Hardox® 500 | 101,6 | 89,6 | 6 | Ej påsvetsat | 6 | DN90 / NPS 3½ — ASME B36.10; Ø även i EN 10220 Samma nominella ytterdiameter: 101,6 mm. |
Hardox® 500 | 114,3 | 102,3 | 6 | Ej påsvetsat | 6 | DN100 / NPS 4 — EN 10220 / EN 10255 / ASME B36.10 Samma nominella ytterdiameter: 114,3 mm. |
Hardox® 500 | 133 | 121 | 6 | Ej påsvetsat | 6 | Ø133 mm finns i EN 10220:s metriska serie, men är inte vanlig DN125 / NPS 5-dimension. Jämförelse: DN125 — EN 10220 / EN 10255 Referens Ø139,7 mm; avvikelse i ytterdiameter −6,7 mm. Passning måste kontrolleras. Jämförelse: NPS 5 — ASME B36.10 Referens Ø141,3 mm; avvikelse i ytterdiameter −8,3 mm. Passning måste kontrolleras. |
Hardox® 400 | 139,7 | 127,7 | 6 | Ej påsvetsat | 12 | DN125 — EN 10220 / EN 10255 Samma nominella ytterdiameter: 139,7 mm. NPS 5 — ASME B36.10 Referens Ø141,3 mm; avvikelse i ytterdiameter −1,6 mm. Passning måste kontrolleras. |
Hardox® 400 | 168,3 | 156,3 | 6 | Ej påsvetsat | 12 | DN150 / NPS 6 — EN 10220 / ASME B36.10 Samma nominella ytterdiameter: 168,3 mm. DN150 — EN 10255 (annan ytterdiameter) Referens Ø165,1 mm; avvikelse i ytterdiameter +3,2 mm. Passning måste kontrolleras. |
Hardox® 400 | 219,1 | 207,1 | 6 | Ej påsvetsat | 12 | DN200 / NPS 8 — EN 10220 / ASME B36.10 Samma nominella ytterdiameter: 219,1 mm. |
Standardhänvisningarna avser endast jämförelse av nominell ytterdiameter, inte att röret är certifierat enligt standarden. DN och NPS är nominella beteckningar, inte uppmätt innerdiameter. Väggtjocklek, toleranser, flänsar, kopplingar, svetsning och tryckklass måste kontrolleras separat; 6 mm väggtjocklek innebär inte automatiskt en viss Schedule-klass.
Måttreferenser: EN 10220 / ISO 4200, europeiska DN-mått, ASME B36.10 och EN 10255.
Lagerhållningen kan variera — avvikelser kan förekomma. Minsta order är 1 m, då tillkommer kapningsavgift. Eventuellt spill medföljer leveransen.
Lagerhållna hårdmetallpåsvetsade rör

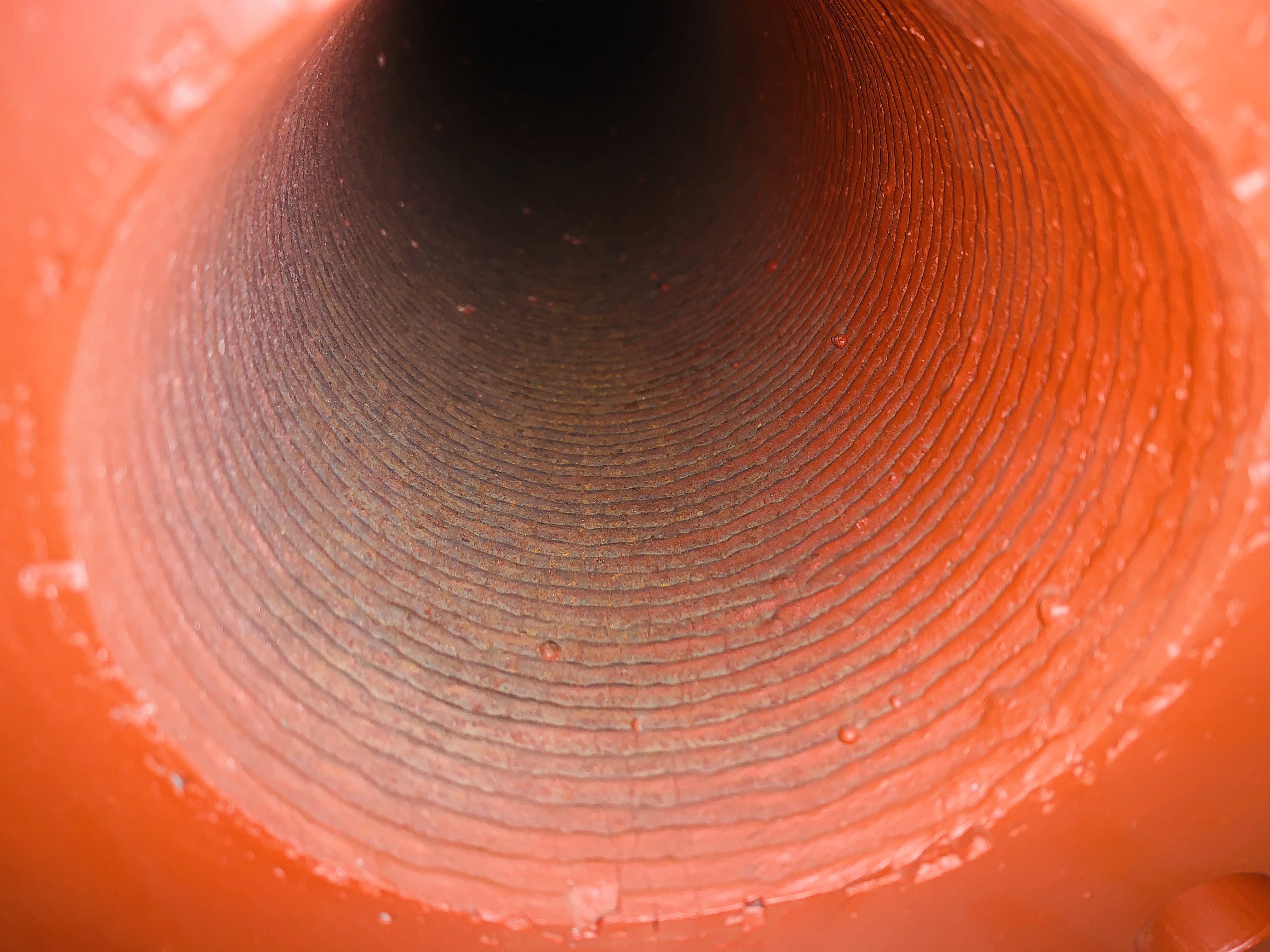

Stålrör med ett invändigt påsvetsat slitskikt för transport av abrasiva medier. Innerdiametern avser fri passage efter påsvetsning.
| Material / utförande | Ytterdiameter (mm) | Innerdiameter (mm) | Väggtjocklek / basrör (mm) | Påsvetsat slitskikt (mm) | Rörlängd (m) | Standarddimension / måttjämförelse |
|---|---|---|---|---|---|---|
0082 / 0635 | 101,6 | 82 | 6,3 | 3,5 | 3 | DN90 / NPS 3½ — ASME B36.10; Ø även i EN 10220 Samma nominella ytterdiameter: 101,6 mm. |
0100 / 0735 | 121 | 100 | 7,1 | 3,5 | 3 | Jämförelse: DN100 / NPS 4 — EN 10220 / ASME B36.10 (inte direkt måttmotsvarighet) Referens Ø114,3 mm; avvikelse i ytterdiameter +6,7 mm. Passning måste kontrolleras. |
0125 / 1345 | 159 | 125 | 12,5 | 4,5 | 3 | Ingen direkt motsvarighet i de jämförda DN/NPS-serierna. Anpassad anslutning kan behövas. |
0150 / 0635 | 168 | 150 | 5,6 | 3,5 | 3 | Nära DN150 / NPS 6 — EN 10220 / ASME B36.10 Referens Ø168,3 mm; avvikelse i ytterdiameter −0,3 mm. Passning måste kontrolleras. DN150 — EN 10255 (annan ytterdiameter) Referens Ø165,1 mm; avvikelse i ytterdiameter +2,9 mm. Passning måste kontrolleras. |
Standardhänvisningarna avser endast jämförelse av nominell ytterdiameter, inte att röret är certifierat enligt standarden. DN och NPS är nominella beteckningar, inte uppmätt innerdiameter. Väggtjocklek, toleranser, flänsar, kopplingar, svetsning och tryckklass måste kontrolleras separat; 6 mm väggtjocklek innebär inte automatiskt en viss Schedule-klass.
Måttreferenser: EN 10220 / ISO 4200, europeiska DN-mått, ASME B36.10 och EN 10255.
Lagerhållningen kan variera — avvikelser kan förekomma. Minsta order är 0,5 m, då tillkommer kapningsavgift. Eventuellt spill medföljer leveransen.
